ZSW-35/4

如果您有任何问题可以联系我们！
联系我们

电话：13282722777   13868780977

扫一扫，加我为朋友
扫一扫，加我为朋友
  • 详细信息
详细信息

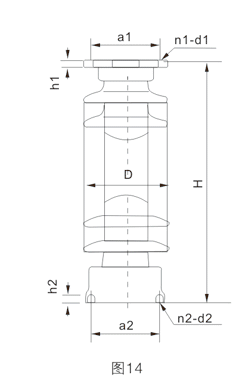

外形尺寸

型号 图号 额定电压
kV		 弯曲强度
kN		 扭转负荷
kN.m		 爬电距离
mm		 雷电全波冲击
耐受电压 kV		 工频干耐受
电压 kV		 工频湿耐受
电压 kV		 重量
kg
ZSW-35/4K-2 13 35 4 1.2 875 185 100 80 13
ZSW2-35/4-4 17 35 4 1.8 1260 250 100 90 27
ZS-63/5 12 63 5 2 1160 325 175 140 38
ZS-63/4 12 63 4 2 1104 325 175 140 29
ZS-63/15K 13 63 15 4 1104 325 175 140 61
ZSW-63/4-3 12 63 4 2 2010 325 175 140 50
ZSW-63/8-2 12 63 8 4 1380 325 175 140 39
ZSW-35/4-2 12 35 4 4 875 185 100 80 14
ZSW3-35/4-2 14 35 4 4 875 185 100 80 13.5
ZSW2-35/10-4 17 35 10 2 1260 250 135 90 31.4

型号 总高
H		 *大半径
D		 干弧距离
mm		 伞数 h1 h2 上部安装尺寸
(n1-d1-a1)		 下部分安装尺寸
(n1-d1-a1)
ZSW-35/4K-2 445 150 345 10 12 14 4-Φ14-Φ140 4-Φ14-Φ140
ZSW2-35/4-4 560 235 405 大5小4 20 14 4-M16-Φ127 4-Φ18-Φ180
ZS-63/5 710 180 565 11 15 20 4-M12-Φ140 4-Φ18-Φ225
ZS-63/4 760 170 627 10 15 14 4-M12-Φ140 4-Φ14-Φ180
ZS-63/15K 840 230 628 9 16 20 4-Φ18-Φ210 8-Φ18-Φ250
ZSW-63/4-3 850 235 705 15 15 20 4-M12-Φ140 4-Φ18-Φ225
ZSW-63/8-2 850 235 705 12 15 20 4-M12-Φ140 4-Φ18-Φ225
ZSW-35/4-2 445 150 350 10 15 14 4-M12-Φ140 4-Φ14-Φ180
ZSW3-35/4-2 445 150 351 10 15 15 4-M12-Φ140 4-M12-Φ140
ZSW2-35/10-4 560 245 405 大5小4 20 14 4-M16-Φ127 4-Φ14-Φ180
