首页 - 产品中心 - 穿墙套管系列 - CWWL-10/2000A

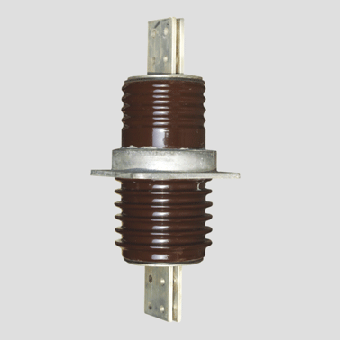

CWWL-10/2000A

如果您有任何问题可以联系我们！
联系我们

电话：13282722777   13868780977

扫一扫，加我为朋友
扫一扫，加我为朋友
  • 详细信息
详细信息

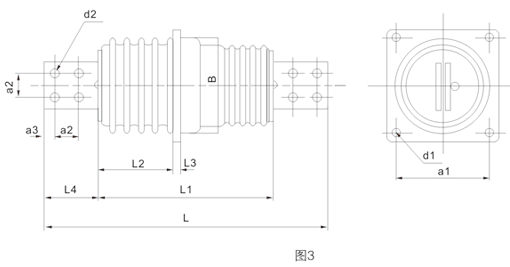

外形尺寸

型号 图号 额定电压
(kV） 		额定电流
(A) 		5秒钟短时
电流(kA)
不小于 		户外端
公称爬
电距离 		工频电压(kV)不小于 BIL kV Peak
不小于 		弯曲破
坏负荷
不小于
 重量
(kg)
干耐受 湿耐受 击穿 可见电晕
CWWL-10/2000 3a 10 2000 40 230 47 30 75 - 80 8 17
CWWL-10/3150 3b 10 3150 60 230 47 30 75 - 80 8 20
CWWL-10/4000 3c 10 4000 80 260 47 30 75 - 80 16 30
CWW-20/2000 4a 20 2000 40 400 75 50 120 14.8 125 8 29
CWW-20/3150 4b 20 3150 60 400 75 50 120 14.8 125 8 32.7

L L1 L2 L3 L4 B d1 d2 a1 a2 a3 b b1 δ
600 365 158 14 115 200 4-φ14 4-φ18 200 50 25 100 10 10
600 365 158 14 115 200 4-φ14 4-φ18 200 50 25 100 12 10～12
670 388 165 18 135 280 4-φ18 4-φ20 260 60 30 120 12 10～12
835 590 255 14 115 250 4-φ15 4-φ18 220 50 25 100 10 10
835 590 255 14 115 250 4-φ15 4-φ18 220 50 25 100 12 10～12
CH3-10Q/150 (630-1250A) 中置柜触头盒 CWW-20/3000A 返回
