首页 - 产品中心 - 穿墙套管系列 - CWB-10/1000A

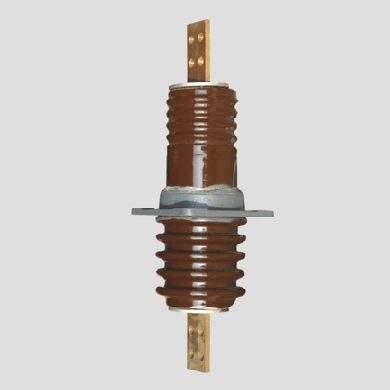

CWB-10/1000A

如果您有任何问题可以联系我们！
联系我们

电话：13282722777   13868780977

扫一扫，加我为朋友
扫一扫，加我为朋友
  • 详细信息
详细信息

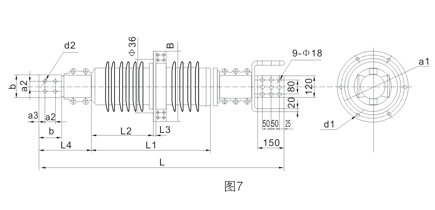

外形尺寸

型号 图号 额定电压
(kV） 		额定电流
(A) 		5秒钟短时
电流(kA)
不小于 		工频电压(kV)不小于 BIL kV Peak
不小于 		弯曲破
坏负荷
不小于
 重量
(kg)
干耐受 湿耐受 击穿
CWB-10/400 5 10 400 7.2 47 34 75 80 7.5 10
CWB-10/600 5 10 600 12 47 34 75 80 7.5 12
CWB-10/1000 5 10 1000 20 47 34 75 80 7.5 14.5
CWB-10/1500 5 10 1500 30 47 34 75 80 7.5 17
18KW/1600A 6 18 1600 30 75 50 120 125 7.5 67.7
18KW/6300A 7 18 6300 30 75 50 120 125 16 120

L L1 L2 L3 L4 B d1 d2 a1 a2 a3 b b1 δ
580 450 222 12 60 108 2-φ18 M14x1.5 175 - - - - -
580 450 222 12 60 108 2-φ18 M20x1.5 175 - - - - -
600 450 222 12 70 108 2-φ18 M30x2 175 - - - - -
610 450 222 12 75 108 2-φ18 M39x3 175 - - - - -
1450 975 408 20 235 250 4-φ15 4-φ18 230 50 25 100 - -
1405 688 656 18 300 400 6-φ18 4-φ18 360 60 32.5 120 - -
CWB-10/630A CWB-35/630A 返回
