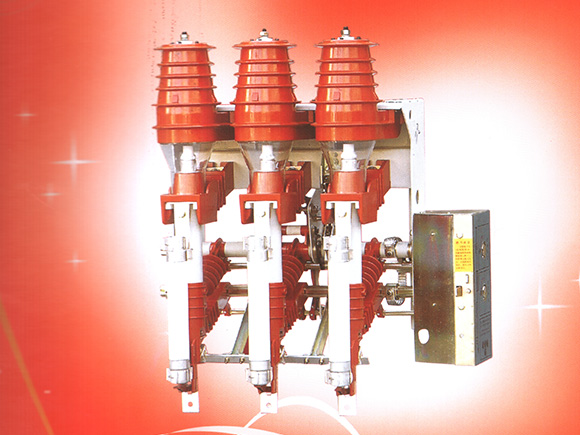

概述
|
|
我公司生产的FZN25-12系列真空负荷开关及组合电器，适用于三相交流50Hz。10kV的配电系统中，具有无污染、无火灾及爆炸危险，能频繁操作等优点，可作为环网柜，箱式变电站扩其他类型的开关柜的主元件，用于变压器，电缆，架空线等电力设备的控制及保护，广泛用于工厂、住宅小区、高层建筑、学校、公园等配电系统中。
|
|
|
|
正常工作环境
|
海拔高度不大于1000m；
环境温度：*高+40℃；*低-15℃；
相对湿度：日平均不大于95%，月平均不大于90%；
环境条件：无腐蚀性气体、可燃性气体，明显的水蒸汽，无经常性剧烈振动。
|
|
|
|

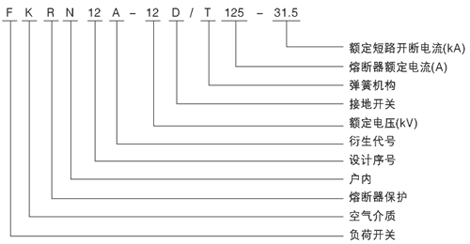

型号及含义
|
|
|
|
|

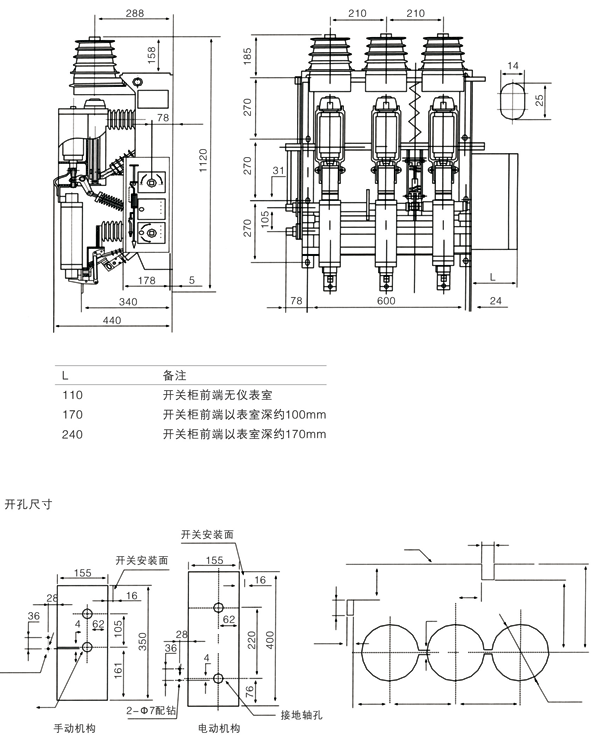

外型尺寸和安装方式
|
|

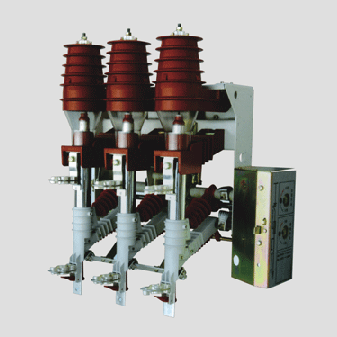

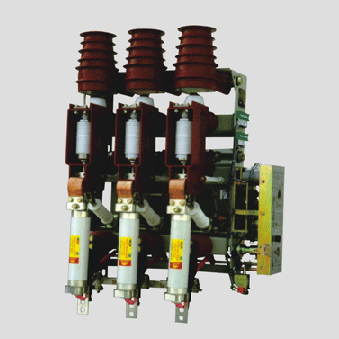

真空负荷开关及其组合电气
|
|
|
|
|
真空负荷开关及其组合电器主要电气及机械参数
|
|
表1 负荷开关的技术参数
|
|
序号
|
项目
|
单位
|
数据
|
|
负荷开关
|
组合电器
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定绝
缘水平
|
工频耐压相间、对地/隔离断口
|
kV
|
42/48
|
|
雷地冲击耐压相对，对地/隔离断口
|
kV
|
76/85
|
|
3
|
额定电流
|
A
|
630/800
|
125
|
|
4
|
额定有功负荷开断电流，额定闭环开断电流
|
A
|
630/800
|
125
|
|
5
|
额定短时耐受电流（2S）
|
kA
|
20
|
|
|
6
|
额定短路关合电流，额定峰值耐压电流
|
A
|
50
|
|
|
7
|
额定电缆充电开断电流
|
kA
|
25
|
|
|
8
|
额定开断空载变压器
|
A
|
1600
|
1600
|
|
9
|
额定开断交接电流
|
Kva
|
-
|
2000
|
|
10
|
熔断器额定短路开断电流
|
kA
|
-
|
31.5
|
|
11
|
机械寿命
|
次
|
5000
|
5000
|
|
12
|
全开断时间
|
ms
|
不大于100
|
|
13
|
过负载开断能力
|
A
|
5000
|
|
|
|
|
表2 负荷开关主要机械特性
|
|
序号
|
项目
|
单位
|
数值
|
备注
|
|
1
|
相间中心距
|
mm
|
210±3
|
|
|
2
|
触头开距
|
mm
|
10±1
|
|
|
3
|
接触行
|
mm
|
3±1
|
|
|
4
|
三相合闸不同期性
|
ms
|
<2
|
|
|
5
|
三相合闸不同期性
|
ms
|
<2
|
|
|
6
|
合闸触头弹跳时间
|
ms
|
<2
|
|
|
7
|
平均合闸速度
|
m/s
|
0.6±0.2
|
|
|
8
|
平均分闸速度
|
m/s
|
1.0±0.2
|
|
|
9
|
动触头累积允许磨损厚度
|
mm
|
3
|
|
|
10
|
动静触头间的开距
|
mm
|
>160
|
|
|
