产品用途
|
|
RN1型户内高压限流熔断器，用于电力线路的过载及短路保护。所谓限流就是熔断器在短路电流达到峰值之前就将其切断的功能。
|
|
|
|
熔断特性
|
当通过熔断器的电流为其额定电流的1.3倍时，1小时不熔断；
当通过熔断器的电流为其额定电流的2倍时，1小时内熔断；熔断器的熔断特性曲线如图1，供选择熔断器时参考。
|
|
|
|
技术数据
|
|
|
3
|
6
|
|
|
20
|
100
|
200
|
300
|
400
|
20
|
75
|
100
|
200
|
300
|
|
*大开断电流KA(有效值)
|
40
|
20
|
|
*小开断电流(以额定电流倍数表示)
|
不规定
|
1.3
|
不规定
|
1.3
|
|
三相*大断流容量
|
200
|
|
重量
|
8
|
8.9
|
10.8
|
15.7
|
15.7
|
8.5
|
9.6
|
13.6
|
13.6
|
17
|
|
|
|
|
|
10
|
35
|
|
|
20
|
50
|
75
|
100
|
200
|
7.5
|
10
|
20
|
30
|
40
|
|
*大开断电流KA(有效值)
|
12
|
3.5
|
|
*小开断电流(以额定电流倍数表示)
|
不规定
|
1.3
|
不规定
|
1.3
|
|
三相*大断流容量
|
200
|
|
重量
|
10
|
11.5
|
14.5
|
21
|
21
|
10
|
20
|
27
|
27
|
27
|
|
|
|
|

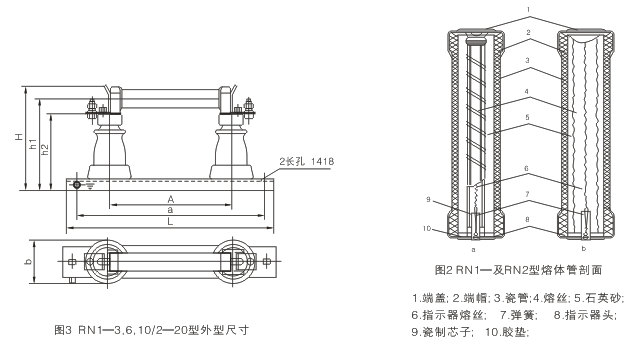

熔体管结构
|
熔断管是熔断器的主要部件，它是由熔丝装在瓷管中，在并瓷管中充填石英砂，两端密封而成。额定电流在7.5A以下及额定电压为
35V的熔管，其熔丝是绕在特制的瓷芯上，如图2.a；额定电流在7.5A以上的熔体管；其熔丝是悬挂在瓷管中如图2.b。
|
|
|
|
外形及安装尺寸
|
|
|
|
|
参数
|
产品型号
|
型号
|
图号
|
额定电压(KA)
|
额定电流(A)
|
主要尺寸
|
|
A
|
a
|
L
|
h1
|
H
|
b
|
|
RN1-3/2
|
RN3
|
图3
|
3
|
2
|
220
|
400
|
450
|
125
|
235
|
85
|
|
RN1-3/3
|
RN3
|
3
|
|
RN1-3/5
|
RN3
|
5
|
|
RN1-3/7.5
|
RN3
|
7.5
|
|
RN1-3/10
|
RN3
|
10
|
|
RN1-3/15
|
RN3
|
15
|
|
RN1-3/20
|
RN3
|
20
|
|
RN1-6/2
|
RN3
|
6
|
2
|
320
|
500
|
550
|
|
RN1-6/3
|
RN3
|
3
|
|
RN1-6/5
|
RN3
|
5
|
|
RN1-6/7.5
|
RN3
|
7.5
|
|
RN1-6/10
|
RN3
|
10
|
|
RN1-6/15
|
RN3
|
15
|
|
RN1-6/20
|
RN3
|
20
|
|
RN1-10/2
|
RN3
|
10
|
2
|
420
|
600
|
650
|
|
RN1-10/3
|
RN3
|
3
|
|
RN1-10/5
|
RN3
|
5
|
|
RN1-10/7.5
|
RN3
|
7.5
|
|
RN1-10/10
|
RN3
|
10
|
|
RN1-10/15
|
RN3
|
15
|
|
RN1-10/20
|
RN3
|
20
|
|
