| 产品用途 | ||||||||||||
| GOR4(PRNT)-15.5油浸式变压器过载保护用高压熔断器(一下简称熔断器)适用于交流50Hz，额定电压15.5KV，额定电流至140A的高压户内电力系统，它必须与GOR5(XRNT)-15.5油浸式变压器短路保护后备熔断器(以下简称后备熔断器)串联才能组成作为电力变压器的过载和短路保护，即提供全范围保护。熔断器在全范围保护作用中仅用来保护变压器二次侧短路故障及小范围的故障电流。 | ||||||||||||

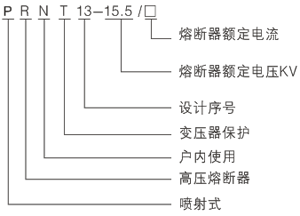

| 产品型号 | ||||||||||||
|
||||||||||||
|
||||||||||||
| 外型及安装尺寸 | ||||||||||||
|
||||||||||||
| 基本参数 | ||||||||||||
|
||||||||||||
| 标准 | ||||||||||||
| 符合GB15166.3交流高压熔断器 喷射式熔断器 | ||||||||||||
| 熔断器的结构 | ||||||||||||
| 熔断器为插杆式结构。它由熔断件、底座、手柄组成，熔断件帽的一端为喇叭形，另一端为漏斗形。熔断件插入手柄中的螺丝管内，喇叭形帽端与手柄的握柄部分通过螺纹可靠接触。漏斗形帽通过展平帽的上端与螺丝管接触良好，用末端螺栓加以固定。手柄插入底座，转动手柄的锁扣，锁住熔断器。 | ||||||||||||
